通过Trace功能监控45个通道的平均数，我们得到了一些图线，通过分析图线来说明测试结果，

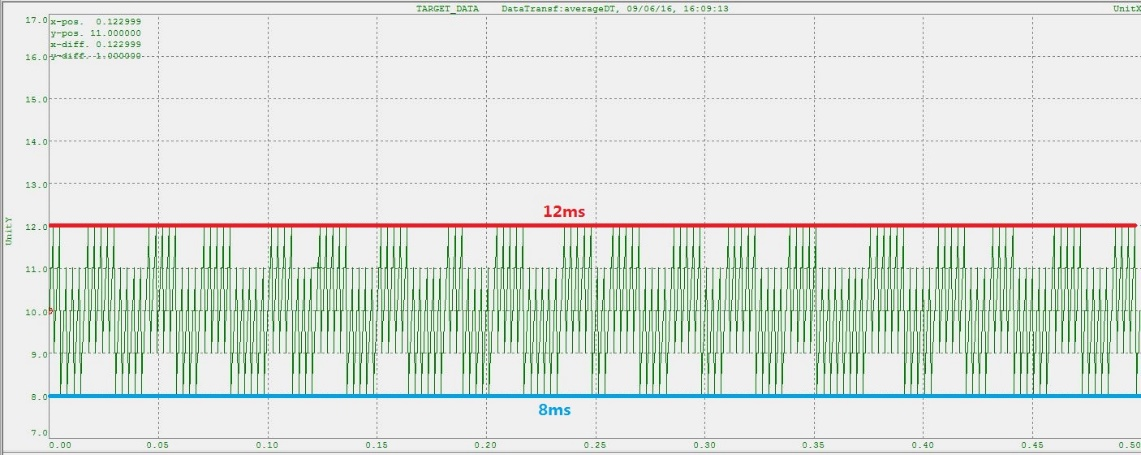

下图的曲线是在贝加莱CPU中采集的通信差值时间的平均数的变化图线：
上图中我们的X轴为时间轴单位为s，而Y轴为我们变量的值，平均时间每一个循环都会进行计算，在这么多次的平均时间中，最长为12ms最短为8ms，平均为10ms。

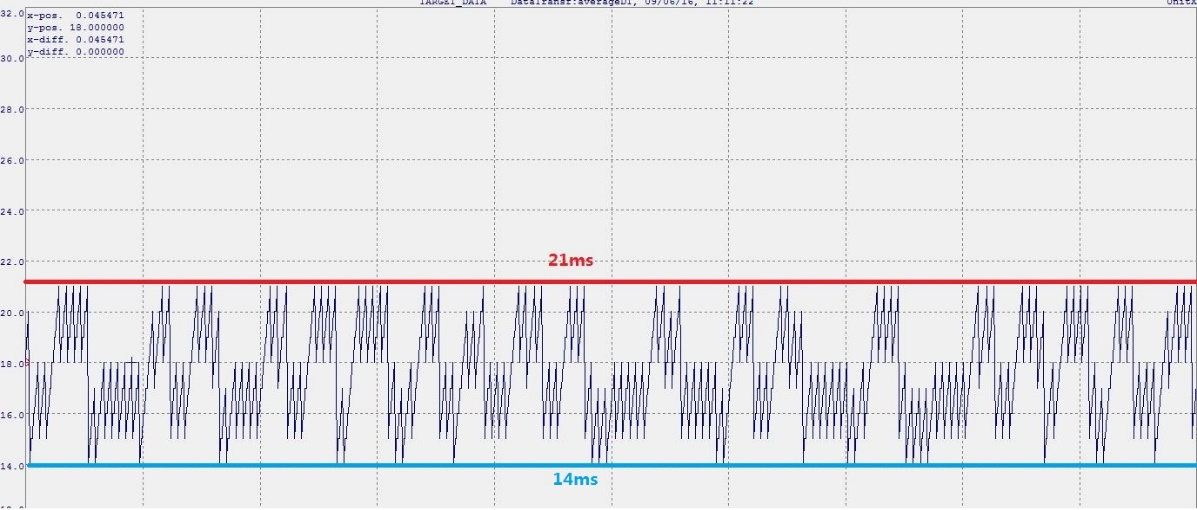

考虑到欧姆龙PLC属于传统PLC，循环时间会随着工作程序的长短而发生变化，所以我们单方面的加长了欧姆龙处程序的执行步骤，用于对比测试:
通过对比我们发现，欧姆龙如果执行很多条指令时，响应时间也变长，造成的通讯影响接近于10ms的时间。
