此次测试环境为贝加莱系统X20IF1061-1（主站模块）与CJ1W-PRT21之间的DP通信：

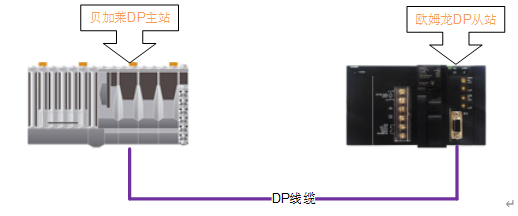

在这个拓扑结构中，有一台贝加莱CPU上挂接X20IF1061-1（DP主站）与欧姆龙CPU挂接CJ1W-PRT21（DP从站）进行DP通信，DP具有特殊的线缆和接口，欧姆龙该模块没有提供接口，贝加莱有接口采用采购的DP线缆相互连接。
