摘要
在实际项目开发使用时，联调好的从站需要在多个项目中使用，现介绍一种可快速迁移与复制的方式
一、常规配置方式

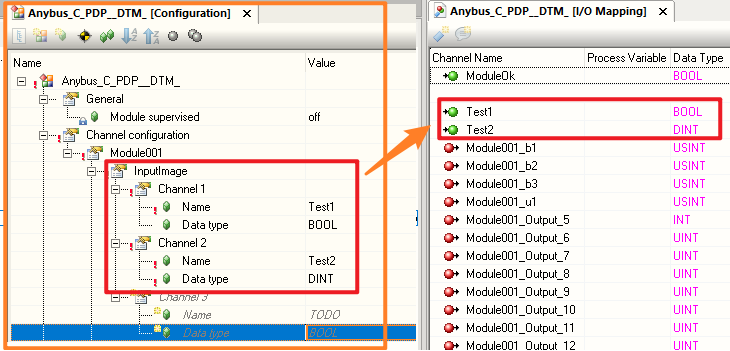

•常规的配置一般为导入PROFIBUS DP从站后，右键从站，开始点击配置。
•可在DP从站对应的Module处，分配好指定的通道名与对应的数据类型，在此从站的IO mapping会自动覆盖默认通道信息。
o
二、从站快速复制方式
配置部分

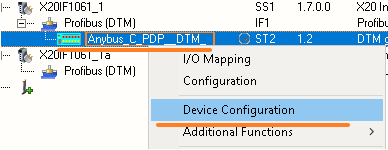

•a.导入从站设备，右键，选择Device Configuration。
o

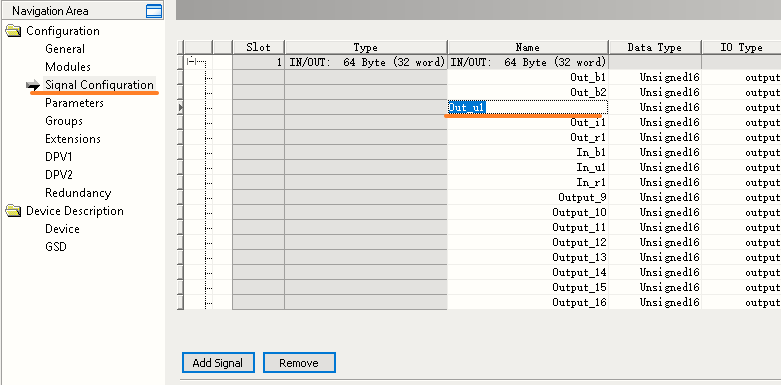

•b.选择Signal Configuration，进入信号配置。选择Name，双击即可修改名称，选择Data Type栏目，双击即可修改类型。
o

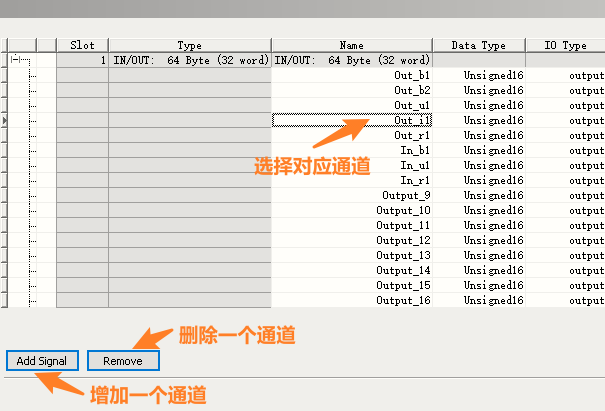

•c.开启的模块对应总长度为固定值，可通过下方Remove按钮删除通道，亦可通过Add Singal增加通道。
o

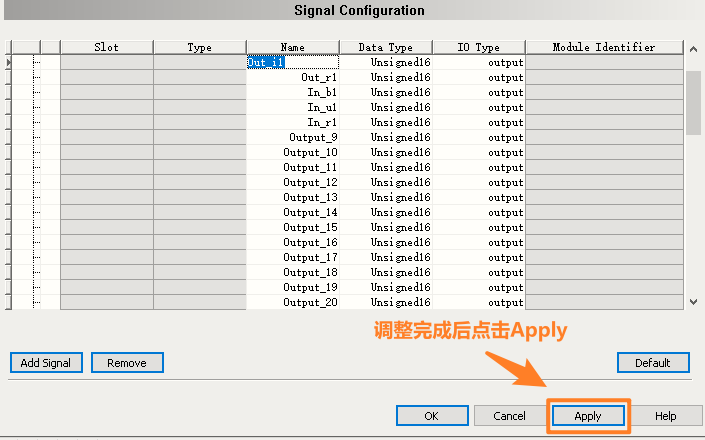

•d.调整完成后，点击下方Apply按钮，再按OK键，自动退出。
o

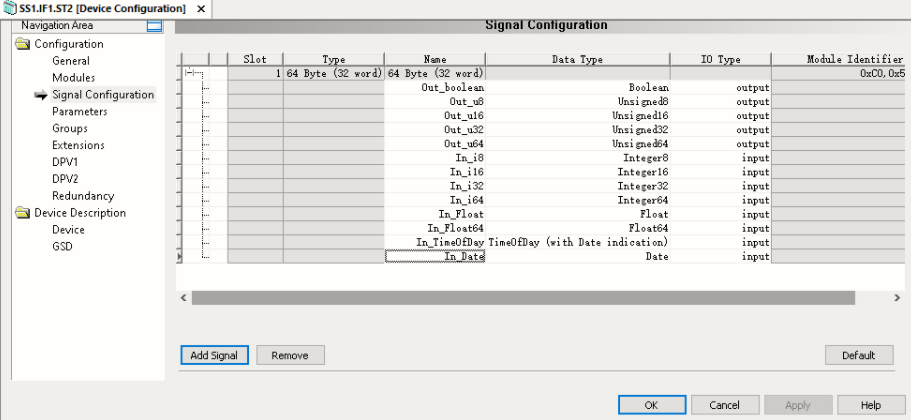

•e.如下为配置好的页信号配置
o

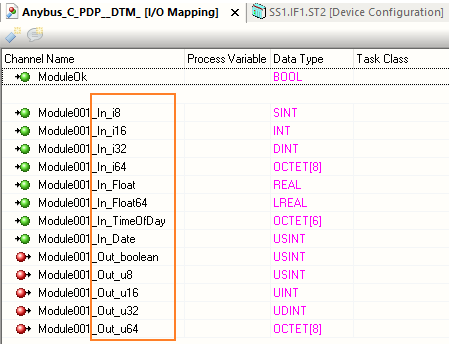

•f.可见IO Mapping通道处为分配好的模块信息
o
复制部分

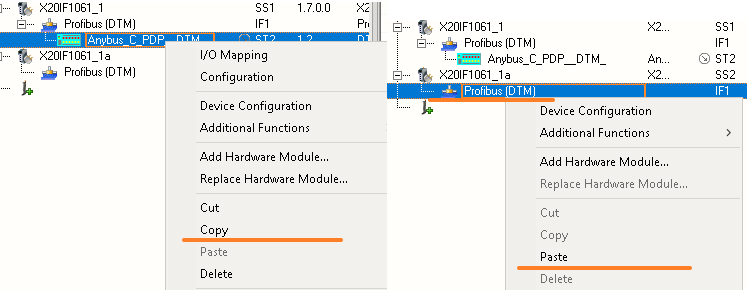

•a.右键已有的从站配置，右键点击Copy，选择需要粘贴的从站，右键选择Paste。
o

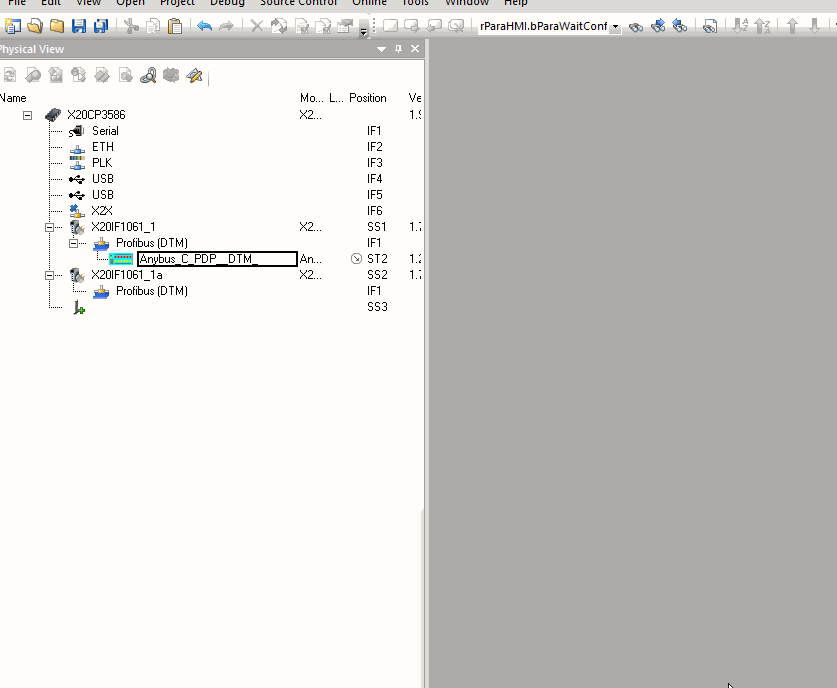

•b.操作流程gif图片
o
注意事项
•a.确保没有直接通过从站的Configuration进行通道分配，这会直接覆盖原配置
o

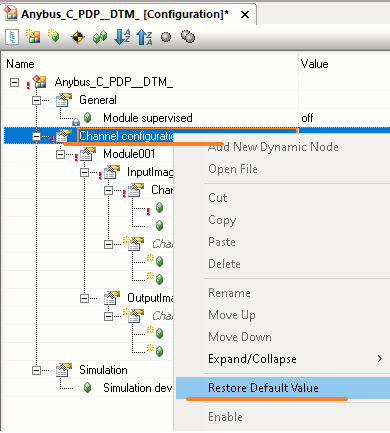

o如果配置了，右键Channel configuration, 点击Restore Default Value
o
•b.数据映射的最小单元为字节，因此如果分配的为Boolean类型，通道信息上显示的USINT。变量映射需映射为USINT，再通过USINT_TO_BOOL转换至所需赋值的变量。
三、PROFIBUS DP配置注意事项

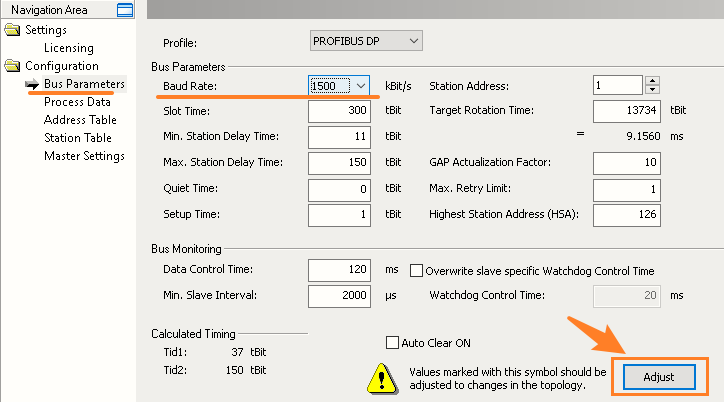

•a.配置时需注意主站的波特率信息，并在有从站与Module数量的增减情况下，点击Adjust按钮。
o在现场使用时，如果波特率设置的过高，可能会出现通讯通讯不上，受干扰大等问题，若现场环境恶劣，可考虑波特率设置为500.
o
o

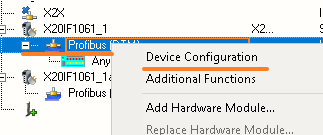

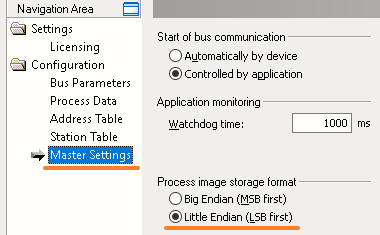

•b.可在主站处设置处理数据信息的方式，默认为小端，亦可选择为大端。
o
o
o数据存储转换只针对WORD类型数据，其他类型数据不受影响。
▪

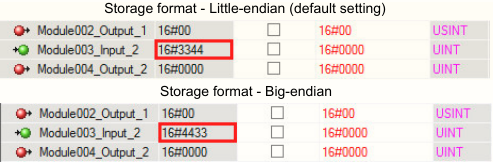

o相同数据在不同存储格式下的显示
▪
o确认完成使用的格式后，需在联调过程中注意实际数据的情况，可能需要通过SWAP函数或者memcpy函数转换。
