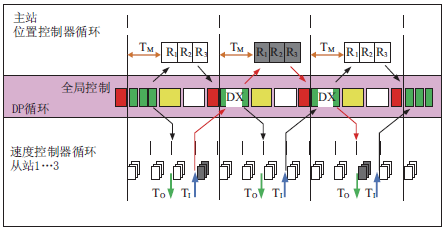

此功能可在主站和从站中实现时钟同步控制，而与总线负载无关。此功能可实现高精度定位处理，其时钟误差小于1μs。通过“全局控制”（global control）广播报文使所有参加的设备周期与总线主周期同步。一个特定的生命标记（sign of life ）（连续号）允许监控同步化。图1-15指出用于数据交换（DX，绿色）、2类主站的访问（黄色）和保留（白色）的可使用时间。红色箭头标识通过控制（Rx）从实际数据采集（TI）到设定值数据输出（TO）的路线，它通常延伸到两个总线周期。
|
<< 点击显示目录 >> 主页 贝加莱PROFIBUS-DP通讯说明 > 基本知识 > 通讯原理 > DPV2新增功能 > 等时同步模式（Isochronous mode） |
此功能可在主站和从站中实现时钟同步控制，而与总线负载无关。此功能可实现高精度定位处理，其时钟误差小于1μs。通过“全局控制”（global control）广播报文使所有参加的设备周期与总线主周期同步。一个特定的生命标记（sign of life ）（连续号）允许监控同步化。图1-15指出用于数据交换（DX，绿色）、2类主站的访问（黄色）和保留（白色）的可使用时间。红色箭头标识通过控制（Rx）从实际数据采集（TI）到设定值数据输出（TO）的路线，它通常延伸到两个总线周期。
